管殼式換熱器的強化傳熱技術
管殼式換熱器的傳熱強化研究包括管程和殼程兩側的傳熱強化研究。通過強化傳熱管元件與優化殼程結構實現。
一：強化傳熱管元件

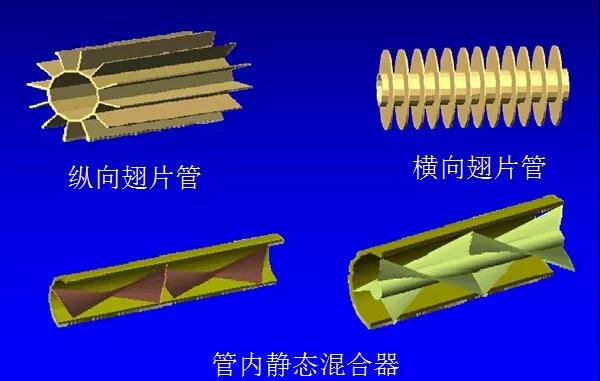

改變傳熱面的形狀和在傳熱面上或傳熱流路徑內設置各種形狀的插入物。改變傳熱面的形狀有多種，其中用于強化管程傳熱的有：螺旋槽紋管、橫紋管、螺紋管、縮放管、旋流管和螺旋扁管等。另外，也可采用擾流元件，在管內裝入麻花鐵，螺旋圈或金屬絲片等填加物，亦可增強湍動，且有破壞層流底層的作用。
1、螺旋槽管
螺旋槽紋管管壁是由光管擠壓而成。其管內傳熱強化主要：一是螺旋槽近壁處流動的限制作用，使管內流體做整體螺旋運動來產生局部二次流動；二是螺旋槽所導致的形體阻力，產生逆向壓力梯度使邊界層分離。螺旋槽紋管具有雙面強化傳熱的作用，適用于對流、沸騰和冷凝等工況，抗污垢性能高于光管，傳熱性能較光管提高2~4倍。
2、橫紋槽管
橫紋管的強化機理為：
當管內流體流經橫向環肋時，管壁附近形成軸向游渦，增加了邊界層的擾動，使邊界層分離，有利于熱量的傳遞。當游渦將要消失時流體又經過下一個橫向環肋，因此不斷產生渦流，保持了穩定的強化作用。

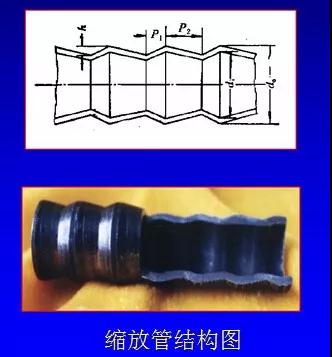

3、縮放管
換熱管表面的竹節狀結構，使管內介質流動時，產生收縮和放大效應，使介質湍動程度增加，提高了管內介質的熱交換能力，而且管內靠近管壁的介質沿管的軸向流動時，其方向和速度在波節處產生突變，形成局部湍流，使管壁處流體的滯留底層減薄，熱阻降低，也使管外介質的傳熱能力提高。
4、低螺紋翅片管
普通換熱管經軋制在其外表面形成螺紋翅片的一種高效換熱管型。其強化作用是在管外。對介質的強化作用一方面體現在螺紋翅片增加了換熱面積；另一方面是由于殼程介質流經螺紋管表面時，表面螺紋翅片對層流邊層產生分割作用，減薄了邊界層的厚度。
當用于蒸發時，可以增加單位表面上氣泡形成的數量，提高沸騰傳熱能力；
當用于冷凝時，螺紋翅片十分有利于管下端冷凝液的滴落，使液膜減薄，熱阻減少，提高冷凝傳熱效率。
5、螺旋扁管

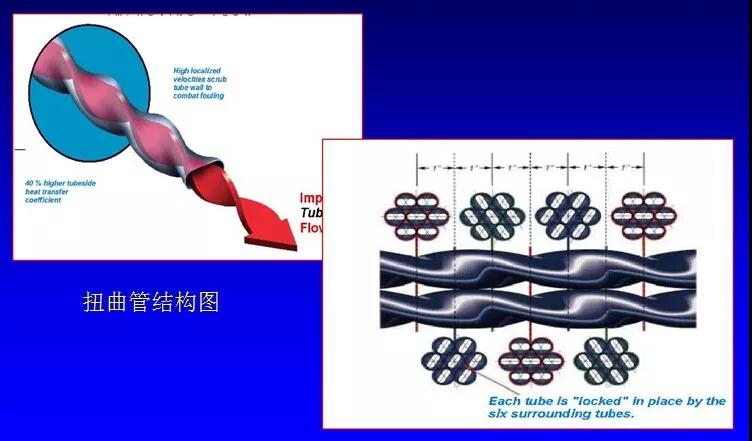

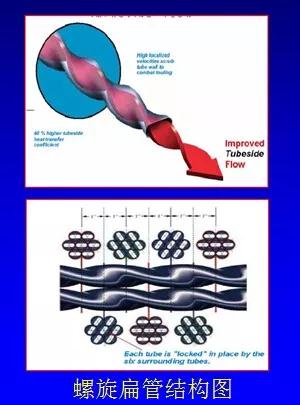

螺旋扁管(Twisted tube)的結構特點是管子的任一截面均為一長圓。

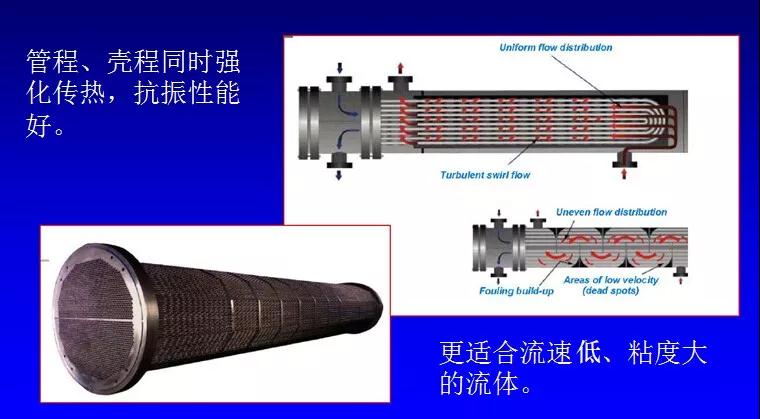

螺旋扁管的強化機理：由于管子的獨特結構，使管程與殼程同時處于螺旋流動，促進了湍流程度。此換熱器比常規換熱器總傳熱系數高40％，而壓力降則幾乎相等。此換熱器可用于氣—氣、液—液以及氣—液換熱過程。
6、菱形翅片管
菱形翅片管為帶有周向非連續三維翅片的高效傳熱管，其傳熱強化性能優于帶周向連續翅片的螺紋翅片管。當用于冷凝強化傳熱時，由于其三維翅片的特殊結構造成翅片表面液膜的表面張力分布不均(根部大，頂部小)，液膜被拉向根部，使三維翅片表面的液膜厚度大幅度的減薄，熱阻減小，使汽態介質和管外壁的換熱能力增強，從而提高換熱效果。

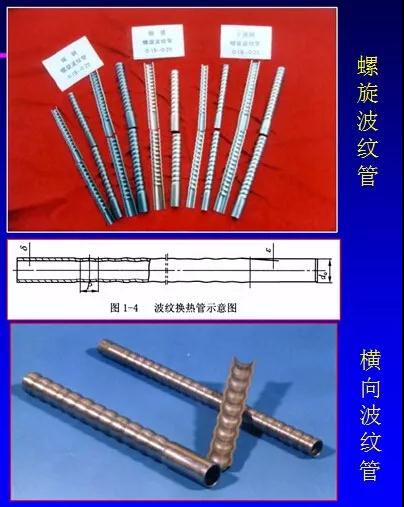

7、波紋管
波紋管是以普通光滑換熱管為基管，采用無切削滾扎工藝使管內外表面金屬塑性變形而成，雙側帶有波紋的管型。
波紋管管內被擠出凸肋，從而改變了管內壁滯流層的流動狀態，減少了流體傳熱熱阻，增強了傳熱效果。

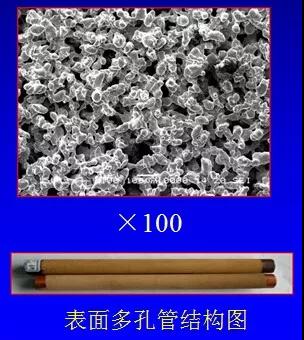

8、表面多孔管（燒結、熱噴涂、電鍍等）
9、T形翅片管

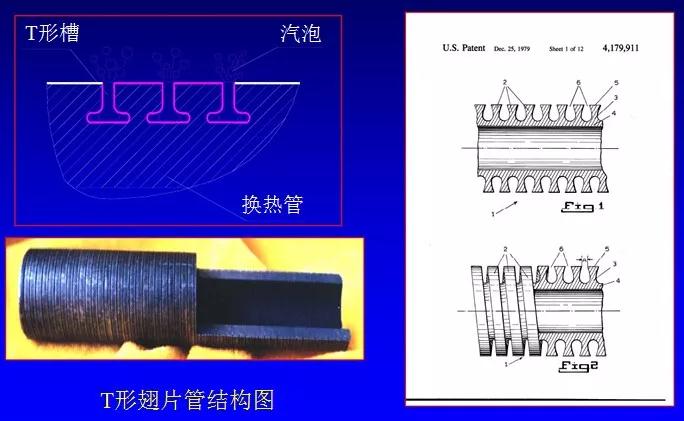

T形翅片管是由光管經過滾軋加工成型的一種高效換熱管。其結構特點是在管外表面形成一系列螺旋環狀T形隧道。管外介質受熱時在隧道中形成一系列的氣泡核，由于在隧道腔內處于四周受熱狀態，氣泡核迅速膨大充滿內腔，持續受熱使氣泡內壓力快速增大，促使氣泡從管表面細縫中急速噴出。氣泡噴出時帶有較大的沖刷力量，并產生一定的局部負壓，使周圍較低溫度液體涌入T形隧道，形成持續不斷的沸騰。
10、其他形式換熱管
二：管殼強化傳熱
殼程強化傳熱的途徑主要有兩種：
一是改變殼程擋板或管支撐物的形式，以減少或消除殼程流動與傳熱的滯留死區，使傳熱面積得到充分利用。如折流桿換熱器、空心環換熱器、螺旋折流板換熱器等等。
二是改變管子外形或在管外加翅片，即通過管子形狀或表面性質的改造來強化傳熱，以提高換熱器效率。如槽紋管、翅片管、表面多孔管、釘頭管等等。
在這里廣東捷邦主要向大家介紹第一種方法。
1、不同形式的折流板換熱器
2、折流桿式換熱器

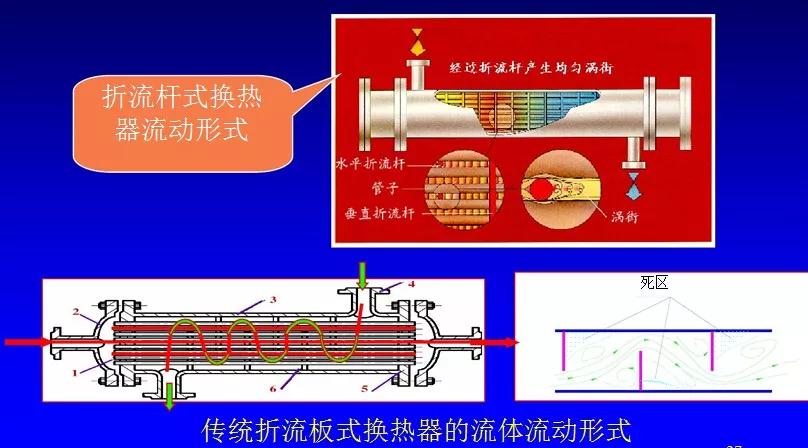

折流桿換熱器是目前應用最廣的新型管殼式換熱器。此種換熱器廣泛應用于單相沸騰和冷凝的各種工況。其總傳熱系數比普通折流板換熱器提高40~60%，且抗振性能好。把折流桿支撐結構與螺旋槽管、橫紋槽管、底翅片管、T形翅片管等強化傳熱管組合，形成復合強化傳熱技術。
3、空心環式換熱器
空心環管殼式換熱器是我國于20世紀90年代發明的一種新型管殼式換熱器?？招沫h(huán)是由直徑較小的鋼管截成短節，均勻地分布于換熱管管間的同一截面上，呈線性接觸，在緊固裝置螺栓力的作用下，使管束相對緊密固定。空心環作為支撐形式，已成功地應用于小型氮肥廠。
4、螺旋折流板換熱器
螺旋折流板換熱器是最新發展起來的一種管殼式換熱器，與常規折流板相互平行布置方式不同，它的折流板相互形成一種特殊的螺旋形結構，每個折流板與殼程流體的流動方向成一定的角度，使殼程流體做螺旋運動，能減少管板與殼體之間易結垢的死角，從而提高了換熱效率。在氣—水換熱的情況下，傳遞相同熱量時，該換熱器可減少30％~40％的傳熱面積，節省材料20％~30％。此換熱器尤適宜于處理含固體顆粒、粉塵和泥沙等流體。
5、扭曲管換熱器
