提升變頻多聯機制熱量到底有哪些方法？中日實際應用的幾項技術
來源：
廣東捷邦節能 日期：2021-03-18
國內對多聯機制熱標準的要求
2015年，我國頒布了一套針對多聯機的標準 GB/T 18837-2015，提出了季節能效 APF 的概念。

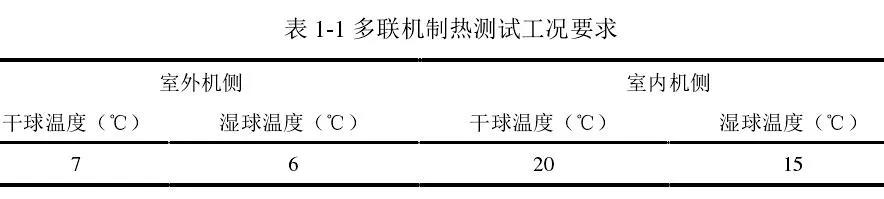

標準對制熱量的要求：在表 1 工況下實測多聯機組的制熱量不能低于標稱制熱量的 95%；
對制熱消耗的功率要求：在表 1 工況下實測多聯機組的制熱消耗功率不能大于標稱制熱消耗功率的 110%；
例如：一臺 10 匹的多聯機室外機銘牌標稱制熱量為 31.5kW，則在焓差法實驗室中測試時，其實測的制熱量必須≥31.5kW*95%，否則判定為不合格。
例如：一臺 10匹的多聯機室外機銘牌標稱制熱功率為 8kW，則在焓差法實驗室中測試時，其實測的制熱消耗功率必須≤88kW*110%，否則判定為不合格。
提升變頻多聯機制熱量到底有哪些方法？
理論上的主要方法如下：
1、增大壓縮機排氣量
從一定程度上來講，壓縮機排氣量的大小就決定了空調制熱量的大小，壓縮機排氣量選型越大，則空調的制熱量也越大。

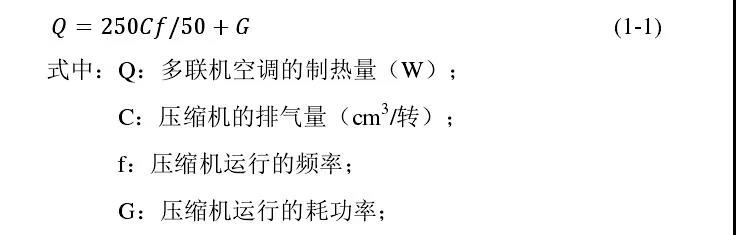

變頻多聯機空調的制熱量與壓縮機的排氣量是成正比的，所以壓縮機排氣量選型越大，則空調的制熱量也越大。選用大排量的壓縮機固然可提高變頻多聯機的制熱量，但同時也提高了空調的耗功率，其能效比 COP 是會明顯下降的。
從節能減排的大勢來看，依據空調制熱量要求的大小選擇合適排氣量的壓縮機才是正規的做法。
2、增大多聯機室外機冷凝器的散熱面積
冷凝器為重要的換熱部件，要實現較好的換熱效果，需要設計合適的流路數量、流程長度、翅片的片距以及片型等，使有限的換熱面積達到最佳的換熱效果。在空調制熱時，冷凝器是為與外界換熱的唯一部件，其換熱面積越大，則從室外空氣中吸收的熱量也越大，理所當然空調的制熱效果也會越好。

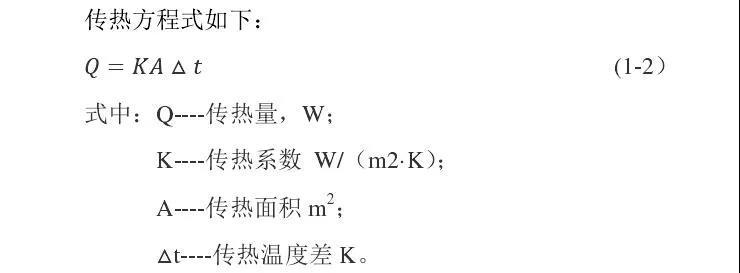

傳熱量與傳熱面積是成正比的，也就是冷凝器做得越大，則其傳熱面積越大，當然其傳熱量也會更大。但現實空調設計中，銅管價格一路飆升，冷凝器選擇越大，則意味著空調的成本越高，所以需要考慮性價比。
3、增大多聯機室外風機的風量
室外機在制熱狀態運行時，其制熱量的大小與風機的風量也是成正比關系的，室外風機風量越大，則冷凝器從室外吸收的熱量越多，風量越小則從室外吸收的熱量越少，所以目前各大廠家都會盡量選用大風量的風機。

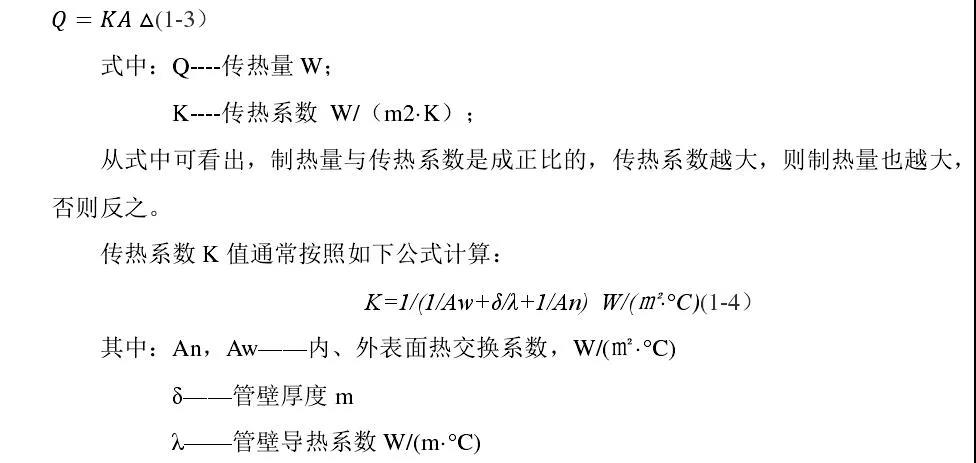

傳熱系數 K 值與流經冷凝器翅片表面的風速成正比，風量越大則風速越高，風速越高則傳熱系數越大，最終導致多聯機的制熱量越大。但增大風量的同時會帶來另外的一個問題就是，風量大了，空調制熱效果好了，可因為風量過大會導致室外機的噪音過大。
日本多聯機應用較多，多年的技術積累，他們擁有先進的多聯機壓縮機驅動技術、智能化控制平臺、冷媒節流技術和冷凝器分流方式技術。
而國內以格力美的海爾等品牌為代表，也通過采用噴氣增焓壓縮機、優化室外機冷凝器分流、精確控制系統冷媒流量等措施不斷提升自我技術水平。
在實際應用中，提升多聯機制熱量會采用這些技術
日本
1、壓縮機驅動正弦波矢量控制精準
為實現變頻壓縮機的精準控制，日本企業采用矢量正弦波控制，其控制曲線完全實現非常平滑的 360°正弦波，整個波形平滑、完整，基本無任何毛刺、突變問題。
2、變頻模塊采用冷媒冷卻技術
為了保證變頻模塊的可靠運行，則必須給其散熱。常規的散熱方式是采用風來冷卻，但風量難以完全保證，并且其散熱效果被外界空氣的溫度影響較大。
日本采用了空調系統本身的低溫冷媒來進行冷卻，這樣既保證了散熱效果，又具備了較高的可靠性。
3、電子膨脹閥精確調節技術
電子膨脹閥調節的級數就決定了冷媒調節的精確度。為了保證超高的調節精度，日本使用的膨脹閥調節級數由原來的 500級升級到現有的 3000 級。
中國
1、采用大排量的直流變頻噴氣增焓壓縮機
最新的一代 GMV6 直接采用了一臺大的噴氣增焓壓機取代原來兩臺壓機，其壓縮機排量達到 80CC，最高運行頻率達到 120Hz，壓縮機數量減少了，成本降低了，但其制熱量反而升高了。
2、冷凝器流路改進方面
以前為了滿足制熱量的要求，一般都采用較大面積的冷凝器設計思路，缺點是成本較高，機身重量偏重。
隨著分流技術的進步，冷凝器的選用面積越來越小，成本越來越低，后果就是室外機在制熱運行狀態容易結霜。
為了解決制熱化霜問題，國內某品牌目前采用的最新技術是把冷凝器的最下兩根銅管通過一個電磁閥直接與排氣管相連，在冬季比較惡劣的環境下，當空調系統進入化霜周期后，強行打開該電磁閥，讓高溫、高壓的氣態冷媒進入冷凝器最下兩根銅管，使化霜周期變得更短，同時化霜也變得更干凈。變相的就延長了有效的制熱時間，提升了整機系統的制熱量。
3、電子膨脹閥節流技術改進方面
以前，膨脹閥的口徑最大只有 3.2mm，單個膨脹閥最大最能滿足 10 匹、制冷量為 28kW 機型的使用要求，如果要在更大匹數上使用的話，就只能采用兩個或更多個電子膨脹閥并聯的形式來使用。
目前國產最大口徑的電子膨脹閥可達 6.5，能滿足32 匹能力的需求，而且其調節級數也從原來的 500 級擴大到 3000 級，調節級數越多，說明系統冷媒流量的調節就越精確，控制就越精細，用戶的舒適度就越高。目前國內品牌新推出的大匹數變頻多聯機就是采用 3000 級的電子膨脹閥。
“廣東捷邦”致力于高效節能制冷用管殼換熱設備的研發和制造，累積獲得50多項實用新型專利，高效節能型管殼式冷凝器和高效節能型蒸發器產品都獲得廣東省高新技術產品證書。
廣東捷邦換熱器各類產品廣泛的應用于空調、熱泵、低溫冷凍等領域，并與多家國內外大型的中央空調企業和工業低溫冷凍企業建立穩定的合作關系。
歡迎各界來電垂詢020-32968908
