捷邦發明專利：一種變頻滿液式蒸發器
來源：
廣東捷邦節能 日期：2019-03-29
廣東捷邦本發明公開了一種變頻滿液式蒸發器，包括殼體，所述殼體的下端設有支撐安裝結構，所述殼體的內部從左至右依次設有集中腔、蒸發腔和分離腔，所述蒸發腔的內部設有導管，所述集中腔和分離腔通過導管相連通，本發明該蒸發器采用冷媒介質走殼程冷凍水走管程的方式代替?zhèn)鹘y(tǒng)的冷媒介質走管程冷凍水走殼程的方式，有效的增加了冷媒的蒸發器空間，可以實現冷媒介質可以完全蒸發，同時內部單獨設計了濾網，有效避免了液態的冷媒介質進入到壓縮機的內部，從而避免了液擊壓縮機的現象出現，有效保證了壓縮機使用壽命，最后該蒸發器具備變頻器，電頻率變動和功率變動不會影響蒸發器的蒸發效果，保證機組正常，安全運行。
技術領域
市面上應用于空調領域中的管殼式蒸發器，多數為干式管殼式蒸發器，其干式管殼式蒸發器，冷媒介質走管程，冷凍水走殼程，效果高，成本低廉，但是結構簡單，冷媒在銅管內部狹小的空間蒸發，無法保證壓縮機吸氣側吸上來的全是完全蒸發的氣態冷媒，經常出現液擊壓縮機軸輪的現象，直接導致壓縮機的壽命減短；機組加裝變頻裝置時，液擊現象更加嚴重，無法配合使用。
為此我們提供了一種變頻滿液式蒸發器。
發明內容
本發明要解決的技術問題是克服現有的缺陷，提供一種變頻滿液式蒸發器，該蒸發器采用冷媒介質走殼程冷凍水走管程的方式代替?zhèn)鹘y(tǒng)的冷媒介質走管程冷凍水走殼程的方式，有效的增加了冷媒的蒸發器空間，同時內部單獨設計了濾網，有效避免了液態的冷媒介質進入到壓縮機的內部，最后該蒸發器具備變頻器，電頻率變動和功率變動不會影響蒸發器的蒸發效果，可以有效解決背景技術中的問題。
為實現上述目的，本發明提供如下技術方案：一種變頻滿液式蒸發器，包括殼體，所述殼體的下端設有支撐安裝結構，所述殼體的內部從左至右依次設有集中腔、蒸發腔和分離腔，所述蒸發腔的內部設有導管，所述集中腔和分離腔通過導管相連通，所述分離腔的右側連通有進水管，所述集中腔的左側連通有出水管，所述進水管的右側和出水管的左側均設有連接結構，所述殼體的上端左右兩側均連接有L形連接管，所述L形連接管的下端均和蒸發腔相連通，左側的L形連接管的中部設有過濾結構，左側的L形連接管的右側和壓縮機相連通，所述壓縮機固定在壓縮機下方的支撐臺，所述支撐臺的下端和殼體相連接，所述支撐臺上設有變頻器，右側的L形連接管的左側連接有節流閥，所述節流閥和壓縮機的出口通過冷凝管相連通，所述壓縮機的輸入端電連接變頻器的輸出端，所述變頻器的輸入端電連接外在控制開關的輸出端，所述外在控制開關的輸入端電連接外在電源的輸出端。
作為本發明的一種優選技術方案，所述支撐安裝結構包括底板，所述底板的上端設有兩個左右相對的支撐板，所述支撐板上均設有和殼體相配合的弧形卡槽，所述底板的邊緣設有固定螺紋孔，支撐安裝結構的存在有效實現了該蒸發器固定。
作為本發明的一種優選技術方案，所述固定螺紋孔的數量不少于四個，所述固定螺紋孔在底板的邊緣均勻分布，不少于四個的固定螺紋孔有效保證該蒸發器在安裝時的安裝強度，避免蒸發器脫落。
作為本發明的一種優選技術方案，所述導管的數量不少于九個，所述導管在蒸發腔的內部呈圓形陣列分布，為了保證蒸發腔內部冷媒介質的受熱面積。
作為本發明的一種優選技術方案，所述連接結構包括法蘭盤，所述法蘭盤的邊緣設有連接螺紋孔，所述法蘭盤的外側中部均設有密封墊安裝槽，為了方便該蒸發器和外在管道的連接以及連接部位的密封性。
作為本發明的一種優選技術方案，所述連接螺紋孔的數量不少于四個，所述連接螺紋孔在法蘭盤的邊緣均勻分布，不少于四個的連接螺紋孔有效保證了蒸發器和外在管道的連接強度。
作為本發明的一種優選技術方案，所述過濾結構包括過濾筒體，所述過濾筒體的內部設有濾網，所述濾網的數量不少于三個，所述濾網在過濾筒體的內部從上至下等距離分布，可以有效的除去氣體狀態的冷媒介質中液體狀的冷媒介質，有效避免液體狀的冷媒介質進入到壓縮機的內部。
與現有技術相比，本發明的有益效果是：該蒸發器采用冷媒介質走殼程冷凍水走管程的方式代替?zhèn)鹘y(tǒng)的冷媒介質走管程冷凍水走殼程的方式，有效的增加了冷媒的蒸發器空間，可以實現冷媒介質可以完全蒸發，同時內部單獨設計了濾網，有效避免了液態的冷媒介質進入到壓縮機的內部，從而避免了液擊壓縮機的現象出現，有效保證了壓縮機使用壽命，最后該蒸發器具備變頻器，電頻率變動和功率變動不會影響蒸發器的蒸發效果，保證機組正常，安全運行。
附圖說明

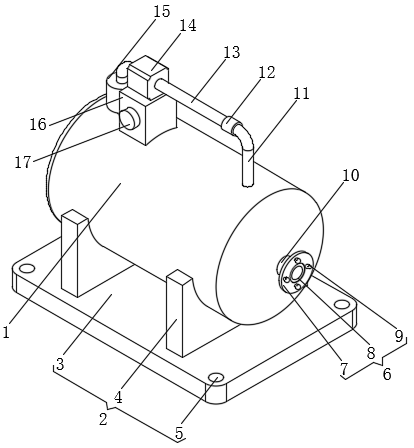

圖1為本發明結構示意圖；

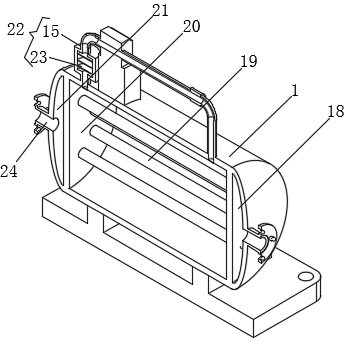

圖2為本發明剖面結構示意圖。
圖中：1殼體、2支撐安裝結構、3底板、4支撐板、5固定螺紋孔、6連接結構、7法蘭盤、8連接螺紋孔、9密封墊安裝槽、10進水管、11 L形連接管、12節流閥、13冷凝管、14壓縮機、15過濾筒體、16支撐臺、17變頻器、18分離腔、19導管、20蒸發腔、21集中腔、22過濾結構、23濾網、24出水管。
具體實施方式
下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。
實施案列一
請參閱圖1-2，本發明提供一種技術方案：一種變頻滿液式蒸發器，包括殼體1，殼體1的下端設有支撐安裝結構2，殼體1的內部從左至右依次設有集中腔21、蒸發腔20和分離腔18，蒸發腔20的內部設有導管19，集中腔21和分離腔18通過導管19相連通，分離腔18的右側連通有進水管10，集中腔21的左側連通有出水管24，進水管10的右側和出水管24的左側均設有連接結構6，殼體1的上端左右兩側均連接有L形連接管11，L形連接管11的下端均和蒸發腔20相連通，左側的L形連接管11的中部設有過濾結構22，左側的L形連接管11的右側和壓縮機14相連通，壓縮機14固定在壓縮機14下方的支撐臺16，支撐臺16的下端和殼體1相連接，支撐臺16上設有變頻器17，右側的L形連接管11的左側連接有節流閥12，節流閥12和壓縮機14的出口通過冷凝管13相連通，壓縮機14的輸入端電連接變頻器17的輸出端，變頻器17的輸入端電連接外在控制開關的輸出端，外在控制開關的輸入端電連接外在電源的輸出端。
支撐安裝結構2包括底板3，底板3的上端設有兩個左右相對的支撐板4，支撐板4上均設有和殼體1相配合的弧形卡槽，底板3的邊緣設有固定螺紋孔5，支撐安裝結構2的存在有效實現了該蒸發器固定。
固定螺紋孔5的數量不少于四個，固定螺紋孔5在底板3的邊緣均勻分布，不少于四個的固定螺紋孔5有效保證該蒸發器在安裝時的安裝強度，避免蒸發器脫落。
導管19的數量不少于九個，導管19在蒸發腔20的內部呈圓形陣列分布，為了保證蒸發腔20內部冷媒介質的受熱面積。
連接結構6包括法蘭盤7，法蘭盤7的邊緣設有連接螺紋孔8，法蘭盤7的外側中部均設有密封墊安裝槽9，為了方便該蒸發器和外在管道的連接以及連接部位的密封性。
連接螺紋孔8的數量不少于四個，連接螺紋孔8在法蘭盤7的邊緣均勻分布，不少于四個的連接螺紋孔8有效保證了蒸發器和外在管道的連接強度。
過濾結構22包括過濾筒體15，過濾筒體15的內部設有濾網23，濾網23的數量不少于三個，濾網23在過濾筒體15的內部從上至下等距離分布，可以有效的除去氣體狀態的冷媒介質中液體狀的冷媒介質，有效避免液體狀的冷媒介質進入到壓縮機14的內部。
實施案列二
請參閱圖1-2，本發明提供一種技術方案：一種變頻滿液式蒸發器，包括殼體1，殼體1的下端設有支撐安裝結構2，殼體1的內部從左至右依次設有集中腔21、蒸發腔20和分離腔18，蒸發腔20的內部設有導管19，集中腔21和分離腔18通過導管19相連通，分離腔18的右側連通有進水管10，集中腔21的左側連通有出水管24，進水管10的右側和出水管24的左側均設有連接結構6，殼體1的上端左右兩側均連接有L形連接管11，L形連接管11的下端均和蒸發腔20相連通，左側的L形連接管11的中部設有過濾結構22，左側的L形連接管11的右側和壓縮機14相連通，壓縮機14固定在壓縮機14下方的支撐臺16，支撐臺16的下端和殼體1相連接，支撐臺16上設有變頻器17，右側的L形連接管11的左側連接有節流閥12，節流閥12和壓縮機14的出口通過冷凝管13相連通，壓縮機14的輸入端電連接變頻器17的輸出端，變頻器17的輸入端電連接外在控制開關的輸出端，外在控制開關的輸入端電連接外在電源的輸出端。
支撐安裝結構2包括底板3，底板3的上端設有兩個左右相對的支撐板4，支撐板4上均設有和殼體1相配合的弧形卡槽，底板3的邊緣設有固定螺紋孔5，支撐安裝結構2的存在有效實現了該蒸發器固定。
固定螺紋孔5的數量不少于四個，固定螺紋孔5在底板3的邊緣均勻分布，不少于四個的固定螺紋孔5有效保證該蒸發器在安裝時的安裝強度，避免蒸發器脫落。
導管19的數量不少于九個，導管19在蒸發腔20的內部呈圓形陣列分布，為了保證蒸發腔20內部冷媒介質的受熱面積。
實施案列三
請參閱圖1-2，本發明提供一種技術方案：一種變頻滿液式蒸發器，包括殼體1，殼體1的下端設有支撐安裝結構2，殼體1的內部從左至右依次設有集中腔21、蒸發腔20和分離腔18，蒸發腔20的內部設有導管19，集中腔21和分離腔18通過導管19相連通，分離腔18的右側連通有進水管10，集中腔21的左側連通有出水管24，進水管10的右側和出水管24的左側均設有連接結構6，殼體1的上端左右兩側均連接有L形連接管11，L形連接管11的下端均和蒸發腔20相連通，左側的L形連接管11的中部設有過濾結構22，左側的L形連接管11的右側和壓縮機14相連通，壓縮機14固定在壓縮機14下方的支撐臺16，支撐臺16的下端和殼體1相連接，支撐臺16上設有變頻器17，右側的L形連接管11的左側連接有節流閥12，節流閥12和壓縮機14的出口通過冷凝管13相連通，壓縮機14的輸入端電連接變頻器17的輸出端，變頻器17的輸入端電連接外在控制開關的輸出端，外在控制開關的輸入端電連接外在電源的輸出端。
連接結構6包括法蘭盤7，法蘭盤7的邊緣設有連接螺紋孔8，法蘭盤7的外側中部均設有密封墊安裝槽9，為了方便該蒸發器和外在管道的連接以及連接部位的密封性。
連接螺紋孔8的數量不少于四個，連接螺紋孔8在法蘭盤7的邊緣均勻分布，不少于四個的連接螺紋孔8有效保證了蒸發器和外在管道的連接強度。
過濾結構22包括過濾筒體15，過濾筒體15的內部設有濾網23，濾網23的數量不少于三個，濾網23在過濾筒體15的內部從上至下等距離分布，可以有效的除去氣體狀態的冷媒介質中液體狀的冷媒介質，有效避免液體狀的冷媒介質進入到壓縮機14的內部。
外在控制開關控制變頻器17、變頻器17控制壓縮機14均采用現有技術。
在使用時：將待冷卻的水或者氣體或者其他物質從進水管10進入殼體1內部，該物質依次進過分離腔18、導管19和集中腔21最后從出水管24排出，當該物質在導管19內部時，蒸發腔20內部的冷媒介質蒸發吸熱，實現對該物質的冷卻，而蒸發腔20內部氣態的冷媒介質經過左側的L形連接管11上的過濾結構22過濾后進入壓縮機14內部，過濾結構22對液態的冷媒介質進行過濾避免其進入壓縮機14，壓縮機14對氣態冷媒介質進行壓縮，最后壓縮后的冷媒介質進過冷凝管13、節流閥12和右側的L形連接管11再次進入到蒸發腔20的內部進行蒸發放熱，變頻器17在外部電頻率變動和功率變動發生變化時，保證壓縮機14輸入頻率和功率不便，從而保證壓縮機14的平穩工作。
本發明該蒸發器采用冷媒介質走殼程冷凍水走管程的方式代替?zhèn)鹘y(tǒng)的冷媒介質走管程冷凍水走殼程的方式，有效的增加了冷媒的蒸發器空間，同時內部單獨設計了濾網，有效避免了液態的冷媒介質進入到壓縮機的內部，最后該蒸發器具備變頻器17，電頻率變動和功率變動不會影響蒸發器的蒸發效果。
盡管已經示出和描述了本發明的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的范圍由所附權利要求及其等同物限定。
廣東捷邦節能設備制造有限公司是管殼式換熱器領域的高新技術企業，能夠獨立設計、制造各類型的D1,D2類壓力容器，至今已累積獲得50多項實用新型專利。廣東捷邦換熱器各類產品廣泛的應用于空調、熱泵、低溫冷凍等領域，并與多家國內外大型的中央空調企業和工業低溫冷凍企業建立穩定的合作關系。歡迎各界來電垂詢020-32968908
技術領域
本發明涉及高溫熱泵技術領域，具體為一種變頻滿液式蒸發器。
市面上應用于空調領域中的管殼式蒸發器，多數為干式管殼式蒸發器，其干式管殼式蒸發器，冷媒介質走管程，冷凍水走殼程，效果高，成本低廉，但是結構簡單，冷媒在銅管內部狹小的空間蒸發，無法保證壓縮機吸氣側吸上來的全是完全蒸發的氣態冷媒，經常出現液擊壓縮機軸輪的現象，直接導致壓縮機的壽命減短；機組加裝變頻裝置時，液擊現象更加嚴重，無法配合使用。
為此我們提供了一種變頻滿液式蒸發器。
發明內容
本發明要解決的技術問題是克服現有的缺陷，提供一種變頻滿液式蒸發器，該蒸發器采用冷媒介質走殼程冷凍水走管程的方式代替?zhèn)鹘y(tǒng)的冷媒介質走管程冷凍水走殼程的方式，有效的增加了冷媒的蒸發器空間，同時內部單獨設計了濾網，有效避免了液態的冷媒介質進入到壓縮機的內部，最后該蒸發器具備變頻器，電頻率變動和功率變動不會影響蒸發器的蒸發效果，可以有效解決背景技術中的問題。
為實現上述目的，本發明提供如下技術方案：一種變頻滿液式蒸發器，包括殼體，所述殼體的下端設有支撐安裝結構，所述殼體的內部從左至右依次設有集中腔、蒸發腔和分離腔，所述蒸發腔的內部設有導管，所述集中腔和分離腔通過導管相連通，所述分離腔的右側連通有進水管，所述集中腔的左側連通有出水管，所述進水管的右側和出水管的左側均設有連接結構，所述殼體的上端左右兩側均連接有L形連接管，所述L形連接管的下端均和蒸發腔相連通，左側的L形連接管的中部設有過濾結構，左側的L形連接管的右側和壓縮機相連通，所述壓縮機固定在壓縮機下方的支撐臺，所述支撐臺的下端和殼體相連接，所述支撐臺上設有變頻器，右側的L形連接管的左側連接有節流閥，所述節流閥和壓縮機的出口通過冷凝管相連通，所述壓縮機的輸入端電連接變頻器的輸出端，所述變頻器的輸入端電連接外在控制開關的輸出端，所述外在控制開關的輸入端電連接外在電源的輸出端。
作為本發明的一種優選技術方案，所述支撐安裝結構包括底板，所述底板的上端設有兩個左右相對的支撐板，所述支撐板上均設有和殼體相配合的弧形卡槽，所述底板的邊緣設有固定螺紋孔，支撐安裝結構的存在有效實現了該蒸發器固定。
作為本發明的一種優選技術方案，所述固定螺紋孔的數量不少于四個，所述固定螺紋孔在底板的邊緣均勻分布，不少于四個的固定螺紋孔有效保證該蒸發器在安裝時的安裝強度，避免蒸發器脫落。
作為本發明的一種優選技術方案，所述導管的數量不少于九個，所述導管在蒸發腔的內部呈圓形陣列分布，為了保證蒸發腔內部冷媒介質的受熱面積。
作為本發明的一種優選技術方案，所述連接結構包括法蘭盤，所述法蘭盤的邊緣設有連接螺紋孔，所述法蘭盤的外側中部均設有密封墊安裝槽，為了方便該蒸發器和外在管道的連接以及連接部位的密封性。
作為本發明的一種優選技術方案，所述連接螺紋孔的數量不少于四個，所述連接螺紋孔在法蘭盤的邊緣均勻分布，不少于四個的連接螺紋孔有效保證了蒸發器和外在管道的連接強度。
作為本發明的一種優選技術方案，所述過濾結構包括過濾筒體，所述過濾筒體的內部設有濾網，所述濾網的數量不少于三個，所述濾網在過濾筒體的內部從上至下等距離分布，可以有效的除去氣體狀態的冷媒介質中液體狀的冷媒介質，有效避免液體狀的冷媒介質進入到壓縮機的內部。
與現有技術相比，本發明的有益效果是：該蒸發器采用冷媒介質走殼程冷凍水走管程的方式代替?zhèn)鹘y(tǒng)的冷媒介質走管程冷凍水走殼程的方式，有效的增加了冷媒的蒸發器空間，可以實現冷媒介質可以完全蒸發，同時內部單獨設計了濾網，有效避免了液態的冷媒介質進入到壓縮機的內部，從而避免了液擊壓縮機的現象出現，有效保證了壓縮機使用壽命，最后該蒸發器具備變頻器，電頻率變動和功率變動不會影響蒸發器的蒸發效果，保證機組正常，安全運行。
附圖說明
圖1為本發明結構示意圖；
圖2為本發明剖面結構示意圖。
圖中：1殼體、2支撐安裝結構、3底板、4支撐板、5固定螺紋孔、6連接結構、7法蘭盤、8連接螺紋孔、9密封墊安裝槽、10進水管、11 L形連接管、12節流閥、13冷凝管、14壓縮機、15過濾筒體、16支撐臺、17變頻器、18分離腔、19導管、20蒸發腔、21集中腔、22過濾結構、23濾網、24出水管。
具體實施方式
下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。
實施案列一
請參閱圖1-2，本發明提供一種技術方案：一種變頻滿液式蒸發器，包括殼體1，殼體1的下端設有支撐安裝結構2，殼體1的內部從左至右依次設有集中腔21、蒸發腔20和分離腔18，蒸發腔20的內部設有導管19，集中腔21和分離腔18通過導管19相連通，分離腔18的右側連通有進水管10，集中腔21的左側連通有出水管24，進水管10的右側和出水管24的左側均設有連接結構6，殼體1的上端左右兩側均連接有L形連接管11，L形連接管11的下端均和蒸發腔20相連通，左側的L形連接管11的中部設有過濾結構22，左側的L形連接管11的右側和壓縮機14相連通，壓縮機14固定在壓縮機14下方的支撐臺16，支撐臺16的下端和殼體1相連接，支撐臺16上設有變頻器17，右側的L形連接管11的左側連接有節流閥12，節流閥12和壓縮機14的出口通過冷凝管13相連通，壓縮機14的輸入端電連接變頻器17的輸出端，變頻器17的輸入端電連接外在控制開關的輸出端，外在控制開關的輸入端電連接外在電源的輸出端。
支撐安裝結構2包括底板3，底板3的上端設有兩個左右相對的支撐板4，支撐板4上均設有和殼體1相配合的弧形卡槽，底板3的邊緣設有固定螺紋孔5，支撐安裝結構2的存在有效實現了該蒸發器固定。
固定螺紋孔5的數量不少于四個，固定螺紋孔5在底板3的邊緣均勻分布，不少于四個的固定螺紋孔5有效保證該蒸發器在安裝時的安裝強度，避免蒸發器脫落。
導管19的數量不少于九個，導管19在蒸發腔20的內部呈圓形陣列分布，為了保證蒸發腔20內部冷媒介質的受熱面積。
連接結構6包括法蘭盤7，法蘭盤7的邊緣設有連接螺紋孔8，法蘭盤7的外側中部均設有密封墊安裝槽9，為了方便該蒸發器和外在管道的連接以及連接部位的密封性。
連接螺紋孔8的數量不少于四個，連接螺紋孔8在法蘭盤7的邊緣均勻分布，不少于四個的連接螺紋孔8有效保證了蒸發器和外在管道的連接強度。
過濾結構22包括過濾筒體15，過濾筒體15的內部設有濾網23，濾網23的數量不少于三個，濾網23在過濾筒體15的內部從上至下等距離分布，可以有效的除去氣體狀態的冷媒介質中液體狀的冷媒介質，有效避免液體狀的冷媒介質進入到壓縮機14的內部。
實施案列二
請參閱圖1-2，本發明提供一種技術方案：一種變頻滿液式蒸發器，包括殼體1，殼體1的下端設有支撐安裝結構2，殼體1的內部從左至右依次設有集中腔21、蒸發腔20和分離腔18，蒸發腔20的內部設有導管19，集中腔21和分離腔18通過導管19相連通，分離腔18的右側連通有進水管10，集中腔21的左側連通有出水管24，進水管10的右側和出水管24的左側均設有連接結構6，殼體1的上端左右兩側均連接有L形連接管11，L形連接管11的下端均和蒸發腔20相連通，左側的L形連接管11的中部設有過濾結構22，左側的L形連接管11的右側和壓縮機14相連通，壓縮機14固定在壓縮機14下方的支撐臺16，支撐臺16的下端和殼體1相連接，支撐臺16上設有變頻器17，右側的L形連接管11的左側連接有節流閥12，節流閥12和壓縮機14的出口通過冷凝管13相連通，壓縮機14的輸入端電連接變頻器17的輸出端，變頻器17的輸入端電連接外在控制開關的輸出端，外在控制開關的輸入端電連接外在電源的輸出端。
支撐安裝結構2包括底板3，底板3的上端設有兩個左右相對的支撐板4，支撐板4上均設有和殼體1相配合的弧形卡槽，底板3的邊緣設有固定螺紋孔5，支撐安裝結構2的存在有效實現了該蒸發器固定。
固定螺紋孔5的數量不少于四個，固定螺紋孔5在底板3的邊緣均勻分布，不少于四個的固定螺紋孔5有效保證該蒸發器在安裝時的安裝強度，避免蒸發器脫落。
導管19的數量不少于九個，導管19在蒸發腔20的內部呈圓形陣列分布，為了保證蒸發腔20內部冷媒介質的受熱面積。
實施案列三
請參閱圖1-2，本發明提供一種技術方案：一種變頻滿液式蒸發器，包括殼體1，殼體1的下端設有支撐安裝結構2，殼體1的內部從左至右依次設有集中腔21、蒸發腔20和分離腔18，蒸發腔20的內部設有導管19，集中腔21和分離腔18通過導管19相連通，分離腔18的右側連通有進水管10，集中腔21的左側連通有出水管24，進水管10的右側和出水管24的左側均設有連接結構6，殼體1的上端左右兩側均連接有L形連接管11，L形連接管11的下端均和蒸發腔20相連通，左側的L形連接管11的中部設有過濾結構22，左側的L形連接管11的右側和壓縮機14相連通，壓縮機14固定在壓縮機14下方的支撐臺16，支撐臺16的下端和殼體1相連接，支撐臺16上設有變頻器17，右側的L形連接管11的左側連接有節流閥12，節流閥12和壓縮機14的出口通過冷凝管13相連通，壓縮機14的輸入端電連接變頻器17的輸出端，變頻器17的輸入端電連接外在控制開關的輸出端，外在控制開關的輸入端電連接外在電源的輸出端。
連接結構6包括法蘭盤7，法蘭盤7的邊緣設有連接螺紋孔8，法蘭盤7的外側中部均設有密封墊安裝槽9，為了方便該蒸發器和外在管道的連接以及連接部位的密封性。
連接螺紋孔8的數量不少于四個，連接螺紋孔8在法蘭盤7的邊緣均勻分布，不少于四個的連接螺紋孔8有效保證了蒸發器和外在管道的連接強度。
過濾結構22包括過濾筒體15，過濾筒體15的內部設有濾網23，濾網23的數量不少于三個，濾網23在過濾筒體15的內部從上至下等距離分布，可以有效的除去氣體狀態的冷媒介質中液體狀的冷媒介質，有效避免液體狀的冷媒介質進入到壓縮機14的內部。
外在控制開關控制變頻器17、變頻器17控制壓縮機14均采用現有技術。
在使用時：將待冷卻的水或者氣體或者其他物質從進水管10進入殼體1內部，該物質依次進過分離腔18、導管19和集中腔21最后從出水管24排出，當該物質在導管19內部時，蒸發腔20內部的冷媒介質蒸發吸熱，實現對該物質的冷卻，而蒸發腔20內部氣態的冷媒介質經過左側的L形連接管11上的過濾結構22過濾后進入壓縮機14內部，過濾結構22對液態的冷媒介質進行過濾避免其進入壓縮機14，壓縮機14對氣態冷媒介質進行壓縮，最后壓縮后的冷媒介質進過冷凝管13、節流閥12和右側的L形連接管11再次進入到蒸發腔20的內部進行蒸發放熱，變頻器17在外部電頻率變動和功率變動發生變化時，保證壓縮機14輸入頻率和功率不便，從而保證壓縮機14的平穩工作。
本發明該蒸發器采用冷媒介質走殼程冷凍水走管程的方式代替?zhèn)鹘y(tǒng)的冷媒介質走管程冷凍水走殼程的方式，有效的增加了冷媒的蒸發器空間，同時內部單獨設計了濾網，有效避免了液態的冷媒介質進入到壓縮機的內部，最后該蒸發器具備變頻器17，電頻率變動和功率變動不會影響蒸發器的蒸發效果。
盡管已經示出和描述了本發明的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的范圍由所附權利要求及其等同物限定。
廣東捷邦節能設備制造有限公司是管殼式換熱器領域的高新技術企業，能夠獨立設計、制造各類型的D1,D2類壓力容器，至今已累積獲得50多項實用新型專利。廣東捷邦換熱器各類產品廣泛的應用于空調、熱泵、低溫冷凍等領域，并與多家國內外大型的中央空調企業和工業低溫冷凍企業建立穩定的合作關系。歡迎各界來電垂詢020-32968908
